Грунтовые анкера

С развитием технологий строительства мы начали строить все мы начали строить не только выше, но и ниже. Шпунтовое ограждение - как правило, достаточно прочная конструкция, но грунтовое давление - сила, которой противостоять не так просто. Ограждение состоит, в первую очередь и шпунта (трубы, шпунт Ларсена и пр.), если прочности не хватает, добавляют обвязочный пояс, соединяющий шпунт в одну силовую конструкцию. Следующим этапом усиления является установка распорной системы, но бывают случаи, когда установка распорок не представляется возможным, или же возможность есть, но распорки будут сильно мешать дальнейшему строительству. В этом случае устанавливают грунтовые анкера. Они бывают разной конструкции, но смысл един - закрепить шпунт, используя опору, установленную в грунте.

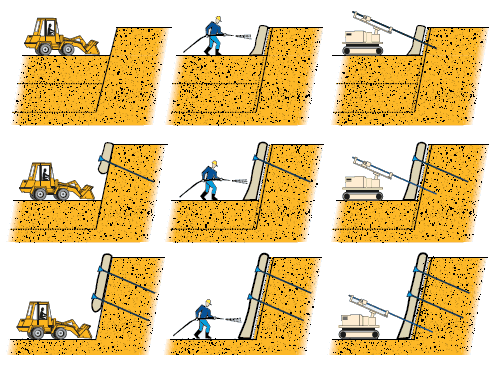

Общий смысл конструкции состоит в закреплении анкера в грунте подальше от шпунтовой стены, натяжении анкера и его фиксации. Установку анкера производят, как правило, установками ГНБ с дальнейшим бетонированием анкера. Есть также современные системы, позволяющие закрепить анкер, например, при помощи вибропогружателя: анкер заглубляется в стену, а при натяжении пята анкера расправляется и плотно закрепляется в грунте. Установка анкеров и отсутствие распорной системы позволяют создать надежную систему удержания котлована ограждением и абсолютно свободную от посторонних элементов строительную площадку внутри котлована даже на большой глубине.

Анкера обычно устанавливаются на обвязывающий пояс ограждения и могут быть использованы со шпунтом любого типа: Ларсен, трубы, двутавровые балки.
