Погружение шпунта (труб), бурение под шпунт
В данном
разделе, под погружением шпунта из труб мы имеем ввиду
технологию свободного опускания труб в предварительно
пробуренные скважины (лидерные скважины). На наш взгляд, при отсутствии
осложняющих работы обстоятельств, эта технология
является оптимальной для погружения труб как по цене,
так и по скорости.

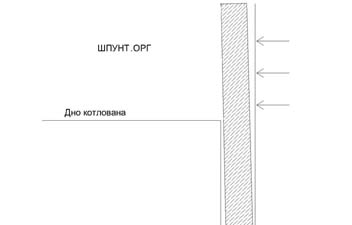

Итак, поставлена задача погрузить трубы. Мы пригоняем установку, монтируем ее, привозим б/у трубы нужного диаметра, бурим скважины и погружаем туда эти трубы. Трубы все стандартного диаметра. Как правило, под шпунт используются следующие: 219, 325, 377, 426 и 530 мм. Бурение под трубы осуществляется шнеками 250, 300, 350, 400, 450 и 550 мм соответственно. Частенько мы слышим от "опытных строителей" что что-то обязательно должно обвалиться т.к. труба не плотно сидит в скважине и нет т.н. защемления. Но достаточно посмотреть на приведенную ниже схему, чтобы понять, что труба никуда никогда не упадет. И схема работы данной трубы в грунте абсолютно ничем не отличается от трубы, которую погружали забивкой, либо вибропогружением. За исключением того, что ее гораздо легче извлекать при демонтаже шпунтового ограждения.
В отличие
от вибропогружателя, имеющего собственную силовую
станцию, используемые нами буровые вращатели приводятся
в действие электромоторами, поэтому, при применении
подобного метода, на площадки
необходимо иметь
электроэнергию 380В 60кВт. Бурение в условиях
плотной
городской застройки - сомнительное удовольствие. Если
речь идет о работе в городе, то, как правило, на месте
стройплощадки уже стояла пара зданий, которые были
разрушены. А культуры вывоза строительных отходов
раньше, к сожалению, не существовало. Особенно в
Советский период повсеместно строительный мусор
хоронился в грунт. Это считалось нормальным. Зато
теперь, при бурении скважин под трубу шнек постоянно
упирается в остатки старых строительных конструкций. На
шнек наматывается арматура и кабель. При отсутствии
возможности проходки скважины в принципе, приходится
откапывать и извлекать так называемые твердые включения,
что не может не сказываться на сроках выполнения работ.

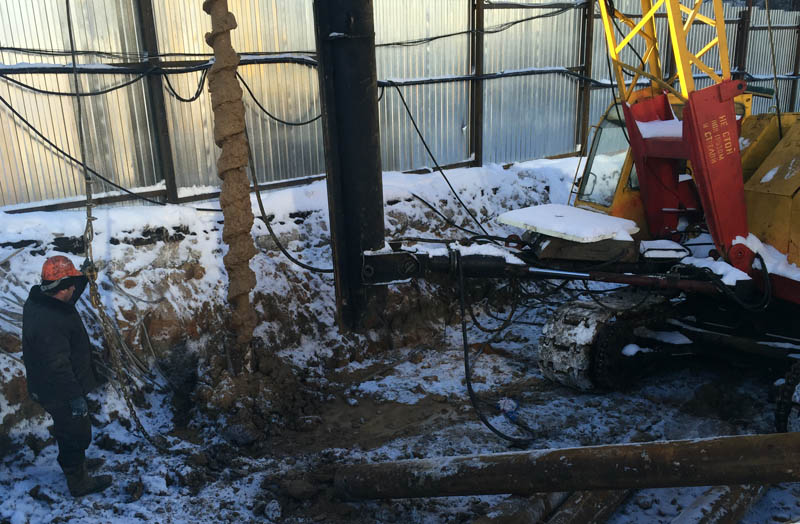

На фотографии ниже бурильно-сваебойная установка ЭО-5119 с буровым приводом СО-2. В скважину, пробуренную шнеком диаметром 300 мм опущена труба диаметром 273 мм. В связи с тем что под собственным весом труба не дошла до забоя скважину, трубу придавливают шнеком и погружают на проектную глубину. Москва, ул. Миклухо-Маклая 18 к.2. Февраль 2015 года.
